특허청에서 요구하는 도면 기준은? 공식 가이드 요약 (상세 예시 포함)

디자인 출원을 준비하면서 가장 많은 분들이 어려워하는 부분은 '도면 작성'입니다. 아무리 참신한 디자인이어도 도면이 기준에 맞지 않으면 등록이 거절될 수 있습니다. 오늘은 특허청이 공식적으로 요구하는 디자인 도면 기준을 실제 예시와 함께 자세히 정리해드릴게요.



1. 도면 제출의 목적과 중요성

디자인 출원의 핵심은 시각적 표현입니다.

특허청 심사관은 말이나 설명이 아닌 ‘도면’을 보고 판단합니다.

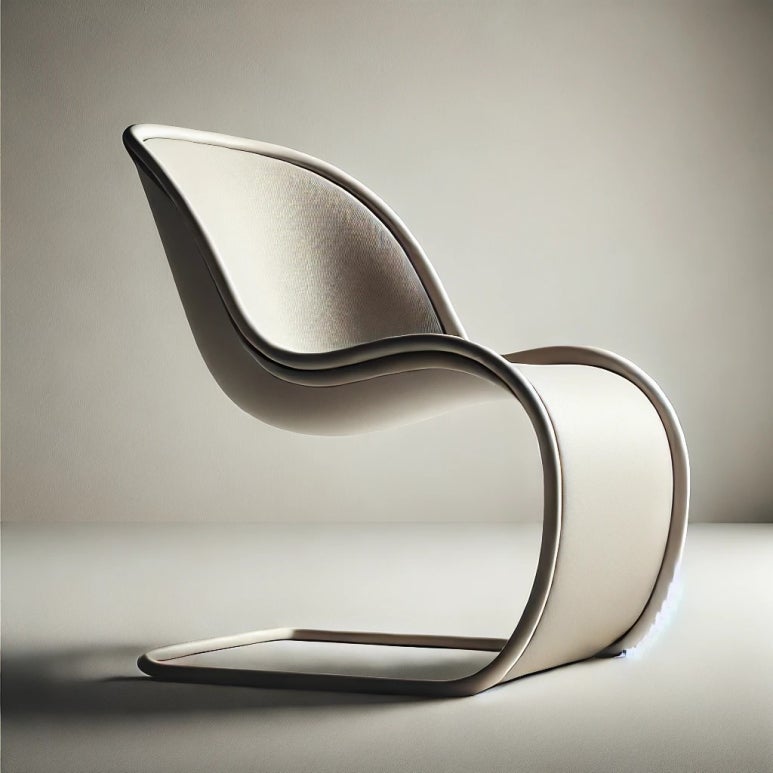

예를 들어, ‘곡선형 의자’를 출원하고 싶다면, 곡선의 각도, 다리의 위치, 등받이의 비율 등 모든 외형을 도면에서 정확히 보여줘야 합니다.

도면이 명확하지 않으면 “심사관이 의도한 디자인을 이해하지 못함”이라는 이유로 보정 지시가 나옵니다.



​

2. 도면 작성 시 필수 조건

(1) 도면의 종류

기본적으로는 6면도를 요구합니다:

• 정면도: 앞에서 본 모습

• 배면도: 뒤에서 본 모습

• 좌측면도/우측면도: 측면

• 평면도: 위에서 본 모습

• 저면도: 아래에서 본 모습

예시: 화장품 케이스를 출원한다면,

정면에서는 용기 전체의 형태,

평면도에서는 뚜껑의 곡선이나 단면 구조를 보여줘야 해요.

뚜껑이 열리는 구조라면, 투시도나 단면도도 추가해야 하죠.

(2) 도면의 일관성과 정합성

도면 간 불일치가 가장 흔한 보정 사유입니다.

예시: 정면도에는 버튼이 3개인데, 배면도에는 버튼이 하나도 없다면? → 거절 가능성 높습니다.

도면은 같은 디자인을 기준으로 그려야 하며, 각 방향의 형태가 서로 맞물리도록 일치해야 합니다.

(3) 선의 종류와 굵기

• 외곽선: 굵고 명확하게

• 재질 표현: 가는 선

• 숨겨진 선: 점선 사용

• 투명하거나 비보이는 부분은 점선 또는 음영으로 구분

예시: 유리컵처럼 투명한 소재의 경우, 내부의 굴곡을 점선이나 음영으로 표시해줘야 합니다.

중요: 치수(예: 40mm)나 글자 기재는 절대 안 됩니다. → 심사 탈락 사유입니다.

(4) 배경과 색상

도면은 기본적으로 **흑백(선화)**로 표현해야 합니다.

예외: 색채디자인일 경우, 색상이 식별되는 도면 제출 가능하지만, 이 경우 “색채디자인”임을 명시해야 합니다.

예시: 빨간색 운동화를 출원하고 싶다면, 빨간색 표현이 들어간 도면 + 색채디자인임을 명확히 밝혀야 합니다.

또한 배경에 그림자, 텍스처, 로고, 물체 등이 들어가면 거절됩니다.

(5) 디지털 파일 요건

전자출원의 경우 다음을 지켜야 합니다:

• 포맷: JPEG, TIFF

• 해상도: 300dpi 이상 권장

• 크기: A4 내 적절히 배치

• 파일명: 한글명 사용 자제 (파일 오류 가능)

예시: iPad에서 그린 도면을 제출하는 경우, 해상도가 낮거나 배경이 흰색이 아닐 경우 파일 자체가 접수되지 않거나 불량 도면으로 처리될 수 있습니다.



3. 자주 거절되는 도면의 예

다음과 같은 도면은 거절되거나 보정 지시를 받습니다:

• 도면 간 형태 불일치: 앞면엔 손잡이가 있는데 옆면에는 없음

• 불필요한 정보 포함: ‘제품명’, ‘2024’, ‘25cm’ 등 텍스트 삽입

• 투시도만 제출: 전후좌우 도면 없이 입체도 하나만 첨부

• 선이 흐릿하거나 깨진 경우: 도면 해상도 부족 또는 스캔 오류

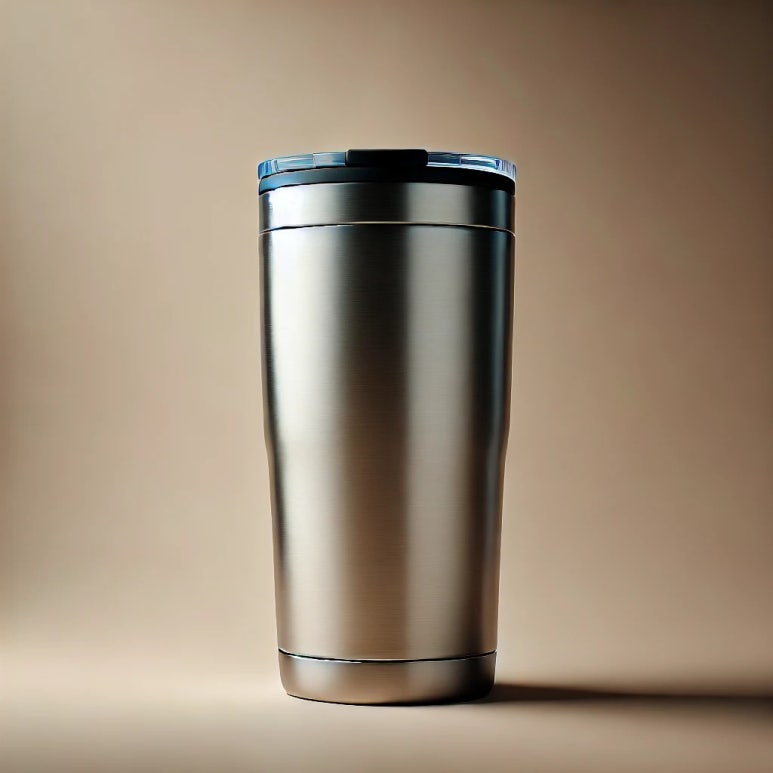

예시: 실제로 커피 텀블러 디자인을 투시도 하나만 제출하고, "다른 면은 동일하다"고 메모한 사례 → 심사에서 보정 지시 후 거절됨



​

4. 디자인 전용 툴 사용 TIP

요즘은 대부분 CAD, Rhino, Fusion360 같은 3D 툴을 사용합니다.

예시:

• Rhino에서는 3D 모델링 후 6면도, 단면도 자동 추출 가능

• Illustrator에서는 선 굵기 조절이 용이해 외곽선, 내부선 구분에 좋음

주의:

툴에서 자동으로 넣어주는 음영 효과, 텍스처는 제거해야 합니다.

특허청은 ‘형태’만 보며, 미적 요소나 질감은 판단 요소에 포함하지 않습니다.



​

5. 특허청 공식 가이드 참고 경로

정확한 기준은 특허청에서 발행한 아래 자료에서 확인할 수 있습니다:

• 특허청 홈페이지 → 디자인 → 심사기준 →

• “디자인 심사기준.pdf”

• 디자인 등록 출원서 작성 예시 파일 포함

• 매년 기준이 업데이트되므로 반드시 최신 버전 확인

예시: ‘2024년 디자인 심사기준’에는 ‘전개도 도면 작성 방법’, ‘비대칭 구조 도면 작성 시 유의사항’ 등 새로운 항목이 추가됨



마무리하며

디자인 출원의 핵심은 도면의 명확성, 일관성, 완전성입니다.

조금만 소홀해도 보정 지시나 거절로 이어질 수 있기 때문에, 도면을 처음부터 제대로 준비하는 것이 무엇보다 중요합니다.

혹시 디자인 도면 작성이 어렵거나 헷갈리신다면,

디자인 전문 변리사와 상의하거나, 특허청 고객센터(1544-8080)에 문의하는 것도 좋은 방법입니다.

여러분의 창작 아이디어가 잘 보호받을 수 있도록, 꼼꼼한 준비 응원합니다!
