[발명의 명칭]
차량 탑재용 급속 충방전 시스템 및 그 제어방법(rapid charging / discharging system mounted on vehicle and mehod for controlling the same)
[출원번호/일자)]
2020-0128144 (2020.10.05)
[등록번호/일자)]
2506451 (2023.02.28)
[요약]
차량 탑재용 급속 충방전 시스템 및 그 제어방법이 개시된다. 본 발명의 일 측면에 따르면, 차량에 탑재되어 급속 충전 및 방전이 가능한 차량 탑재용 급속 충방전 시스템에 있어서, 배터리부; 인렛부; 급속 충전식 커넥터부; 상기 배터리부와 상기 인렛부를 연결하는 제1 고전압 전력공급라인; 상기 배터리부와 상기 급속 충전식 커넥터부를 연결하는 제2 고전압 전력공급라인; 상기 제1 고전압 전력공급라인에 설치되는 제1 고전압 릴레이부; 상기 제2 고전압 전력공급라인에 설치되는 제2 고전압 릴레이부; 상기 인렛부에 연결된 급속충전기의 통신 모뎀과 통신하는 제1 전력선 통신 모듈; 상기 급속 충전식 커넥터부에 연결된 전기자동차의 통신 모뎀과 통신하는 제2 전력선 통신 모듈; 상기 제1 전력선 통신 모듈 및 상기 제2 전력선 통신 모듈의 통신 결과에 따라 상기 제1 고전압 릴레이부 또는 상기 제2 고전압 릴레이부를 동작시키는 제어부; 및 상기 차량의 시동 키 스위치가 온(ON) 되면 상기 제어부를 동작 상태로 전환하는 웨이크업부를 포함하고, 상기 웨이크업부는, 상기 시동 키 스위치의 전력으로 상기 차량에 탑재된 배터리와 상기 제어부를 연결하는 제1 저전압 전력공급라인에 설치된 제1 저전압 릴레이부를 동작시키고, 상기 제어부는, 상기 웨이크업부에 의해 동작 상태로 전환된 후에는 상기 배터리부와 상기 제어부를 연결하는 제2 저전압 전력공급라인에 설치된 제2 저전압 릴레이부를 동작시켜서 전력을 공급받되, 상기 제2 저전압 전력공급라인에는 제1 직류-직류 변환기가 추가 설치되는 것을 특징으로 하는 차량 탑재용 급속 충방전 시스템이 제공될 수 있다.

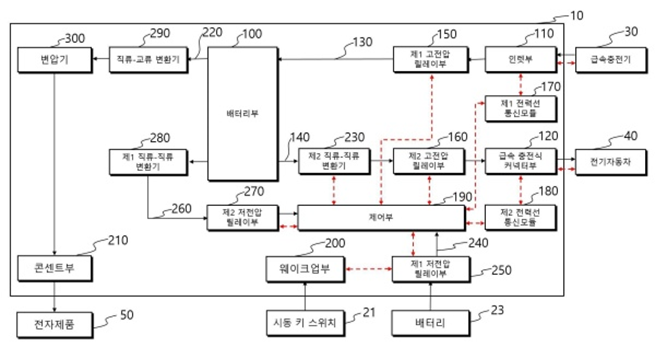

[대표도면]
