[발명의 명칭]
와이어 권선 장치(apparatus for winding wire)
[출원번호/일자)]
2020-0168908 (2020.12.04)
[등록번호/일자)]
2531192 (2023.05.04)
[요약]
와이어 권선 장치가 개시된다. 본 발명의 일 측면에 따르면, 베이스, 베이스와 회전되게 결합되는 회전 지지대, 회전 지지대 측으로 와이어를 공급하는 와이어 공급 유닛, 회전 지지대와 결합되어 와이어 공급 유닛으로부터 공급되는 와이어를 지지하는 와이어 지지 유닛, 회전 지지대와 위치 조정 가능하게 결합되어 제1 코어를 지지하는 제1 지지 유닛, 회전 지지대와 위치 조정 가능하게 결합되어 제2 코어를 지지하고, 제1 코어에서 제2 코어로 이어지는 와이어의 길이가 제1 설정값이 되도록 제1 지지 유닛으로부터 이격되어 배치되는 제2 지지 유닛, 및 베이스에 구비되어 회전 지지대와 결합되고, 회전 지지대를 정회전시켜 와이어 지지 유닛에 지지된 와이어를 제1 코어에 역방향으로 감고, 회전 지지대를 역회전시켜 제1 코어에 감겨져 나온 와이어를 제2 코어에 정방향으로 감는 회전 구동 유닛을 포함하는 와이어 권선 장치가 제공된다.

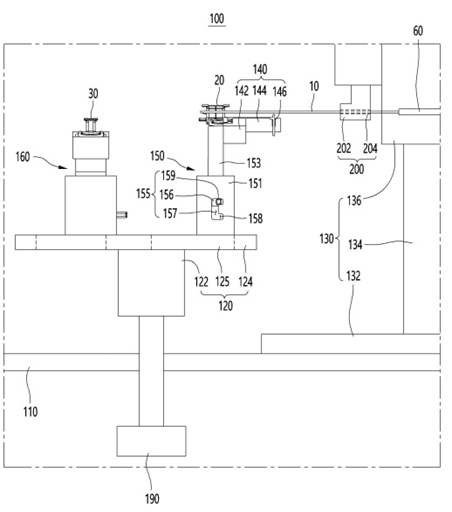

[대표도면]
