[발명의 명칭]
전지 셀 수납 장치 및 이를 포함하는 배터리 모듈(apparatus of battery storage and battery module having the same)
[출원번호/일자)]
2021-0111831 (2021.08.24)
[등록번호/일자)]
2822636 (2025.06.16)
[요약]
본 발명의 일 측면에 따르면 열 교환 매체의 유출입이 가능한 유출입구가 형성되고, 복수의 전지 셀을 수납 가능하도록 일면이 개방되는 수납 케이스, 수납 케이스 내부에 배치되어, 수납 케이스와의 사이에 열 교환 매체의 유동을 위한 유동 공간을 형성하고, 전지 셀의 수납을 위한 공간을 형성하는 복수의 셀 수납부, 수납 케이스의 일면에 유동 공간을 커버하도록 결합되어 유동 공간에 유입된 열 교환 매체의 유출을 방지하고, 전지 셀의 출납이 가능하도록 수납 공간에 대응하여 출납 홀이 형성되는 유동 공간 커버 및 복수의 전지 셀이 전기적으로 연결되도록 셀 수납 케이스의 일면을 커버하는 커버 플레이트를 포함하는 전지 셀 수납 장치를 제공 한다.

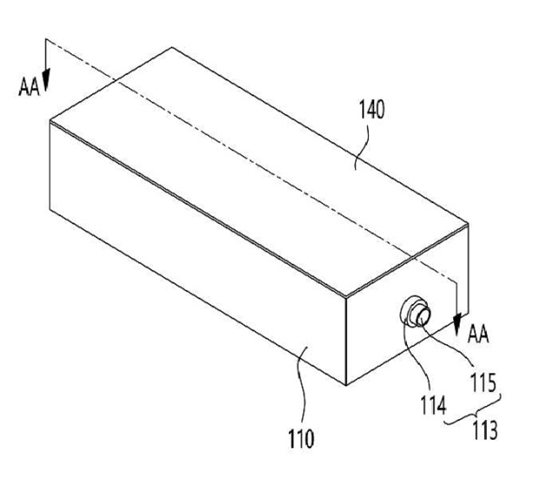

[대표도면]
