[발명의 명칭]
바닥재 시공용 재단 가이드장치(cutting guide device for flooring construction)
[출원번호/일자)]
2021-0175434 (2021.12.09)
[등록번호/일자)]
2552580 (2023.07.03)
[요약]
본 발명은 바닥재 시공용 재단 가이드장치에 관한 것으로, 시공할 코너부 또는 벽면에 접한 가장자리부의 어느 한 모서리 부위에 직각의 기준 빔 포인트를 조사하는 기준 빔 포인터; 이 기준 빔 포이트로부터 연장되는 시공 부위의 두 변(邊)이 벽면과 만나는 부위에 해당 변과 직교하는 일자형의 엔드 빔 포인트를 각각 조사하는 2개의 엔드 빔 포인터; 2개의 엔드 빔 포인터 사이에 일정 간격으로 배치되고, 시공할 바닥 부위가 벽면과 만나는 복수의 지점에 스폿 빔 포인트를 각각 조사하는 복수의 스폿 빔 포인터; 및 2개의 엔드 빔 포인터 및 복수의 스폿 빔 포인터가 원하는 위치에 빔 포인트를 조사할 수 있도록 각 빔 포인터 조사위치를 각각 조정할 수 있는 복수의 빔 포인터 구동유닛;을 포함하고, 각 빔 포인터들을 시공할 바닥 부위에 조사하여 빔 포인트를 위치 고정한 뒤, 고정된 각 빔 포인트를 그대로 바닥재 모재에 조사하여 재단하는 것을 특징으로 한다.

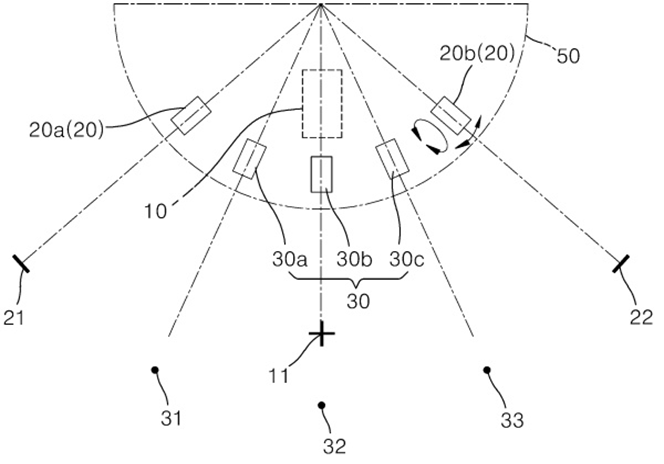

[대표도면]
