[발명의 명칭]
히팅코일의 방열이 용이한 베이스 플레이트 구조체(base-plate structure having good heat dissipation fuction of heating coil)
[출원번호/일자)]
2022-0106791 (2022.08.25)
[등록번호/일자)]
2785974 (2025.03.19)
[요약]
적어도 하나 이상의 홀센서가 중앙센서부에 배치되는 원형 베이스플레이트; 상기 베이스플레이트의 하면에서 돌출되는 폐격벽에 의해 형성되고, 상기 중앙센서부를 기준으로 환형으로 복수 개가 반복 배치되며, 페라이트코어가 결합되는 단위장착홈부; 상기 베이스플레이트의 상면에 결합되는 권취된 히팅코일이 상기 베이스플레이트의 상면으로부터 이격 배치되도록 상기 베이스플레이트의 상면에 돌출 형성되는 돌기부; 및 상기 단위장착홈부의 바닥면에 형성되는 방열개구;를 포함하는 히팅코일의 방열이 용이한 베이스 플레이트 구조체를 제공한다.

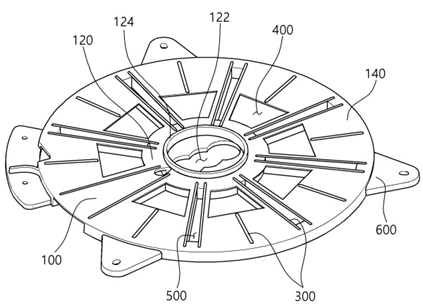

[대표도면]
