[발명의 명칭]
이동식 암막 및 이를 이용한 지문 촬영장치(mobile blackout screen and fingerprint photographing device using the same)
[출원번호/일자)]
2022-0126787 (2022.10.05)
[등록번호/일자)]
2531777 (2023.05.09)
[요약]
본 발명은 이동식 암막 및 이를 이용한 지문 촬영장치에 관한 것으로, 허브부재 및 허브부재의 둘레에 방사상으로 구비되어 상단이 힌지 연결된 복수의 리브 프레임을 포함하고, 리브 프레임은 길이방향 중간에 관절부를 구비하여 앵글(angle) 형태로 절곡될 수 있는 제1 프레임; 허브부재의 하방에서 그 중심방향으로 이동 가능하고 허브부재에 락/언락 가능한 런너부재 및 런너부재의 둘레에 방사상으로 구비되어 양단이 런너부재와 리브 프레임에 각각 힌지 연결된 복수의 받침 프레임을 포함하는 제2 프레임; 리브 프레임들을 감싸도록 설치되어 광선을 차단하고, 내부를 관찰할 수 있는 필터창을 갖는 돔 모양의 암막시트; 이 암막시트의 내부에서 유류 지문에 특정 파장의 광을 조사하는 광원 유닛; 및 런너부재에 설치되어 카메라를 지지하는 카메라 장착수단;을 포함하는 것을 특징으로 한다.

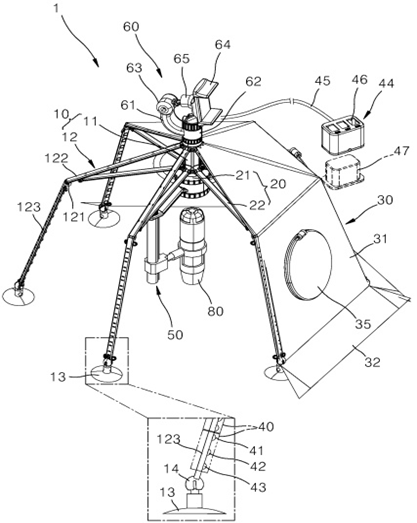

[대표도면]
