[발명의 명칭]
아스콘 제조 설비용 재활용 분진 저장 통합형 집진 장치(dust silo integrated recycled dust collecting apparatus for asphalt concrete manugacturing facility)
[출원번호/일자)]
2022-0153420 (2022.11.16)
[등록번호/일자)]
2791549 (2025.04.01)
[요약]
아스콘 제조 설비용 재활용 분진 저장 통합형 집진 장치가 개시된다. 본 발명의 일 측면에 따르면, 골재를 가열하여 건조하는 골재 건조 유닛으로부터 발생되는 분진을 이송하는 제1 분진 이송 유닛, 골재 건조 유닛으로부터 전달받은 건조된 골재를 크기별로 분류하는 골재 분류 유닛 및 골재 분류 유닛으로부터 전달받은 분류된 골재 및 역청을 혼합하여 아스콘을 제조하는 혼합 유닛으로부터 발생되는 분진을 이송하는 제2 분진 이송 유닛, 제1 분진 이송 유닛 및 제2 분진 이송 유닛과 연결되어 분진을 집진하는 분진 집진 유닛 및 분진 집진 유닛에서 집진한 분진을 혼합 유닛으로 공급하는 재활용 분진 공급 유닛을 포함하는 아스콘 제조 설비용 재활용 분진 저장 통합형 집진 장치.

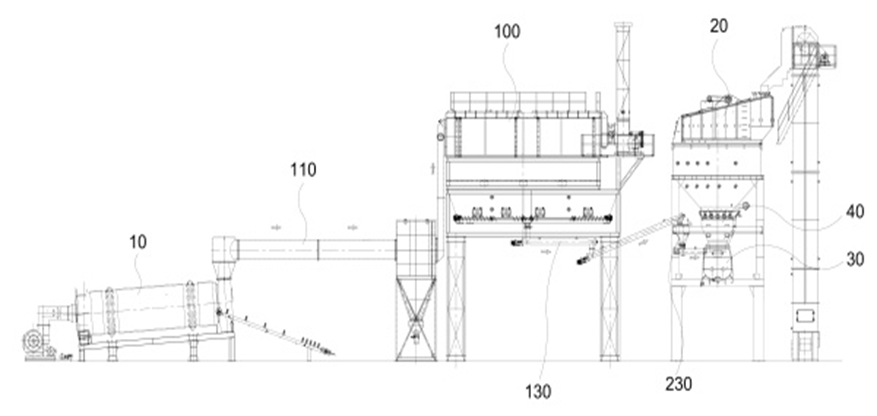

[대표도면]
