[발명의 명칭]
외기로 배출되는 수소를 재활용하는 연속 수소 충전 장치(continuous hydrogen charging device that recycles discharged hydrogen)
[출원번호/일자)]
2023-0017586 (2023.02.09)
[등록번호/일자)]
2542538 (2023.06.07)
[요약]
일단이 튜브트레일러에 연결되어 수소를 공급받고, 타단에 합류점이 형성되는 적어도 두개 이상의 분기이송관, 일단이 합류점과 연결되며, 분기이송관 중 어느 하나를 통해 유입되는 수소를 이송시키는 메인이송관, 분기이송관 및 메인이송관에 각각 연결되어, 분기이송관 및 메인이송관에 잔류되는 수소를 배출시키는 잔류수소퍼지관, 잔류수소퍼지관과 연결되어 배출되는 수소를 수집하여 외기로 배출하는 배출이송관, 메인이송관에서 이송되는 수소를 미리 설정되는 압력 범위로 압축시키는 압축기, 및 배출이송관에서 외기로 배출되는 수소를 수집하여, 압축기로 재이송하는 재수집저장탱크부;를 더 포함하는 외기로 배출되는 수소를 재활용하는 연속 수소 충전 장치를 제공한다.

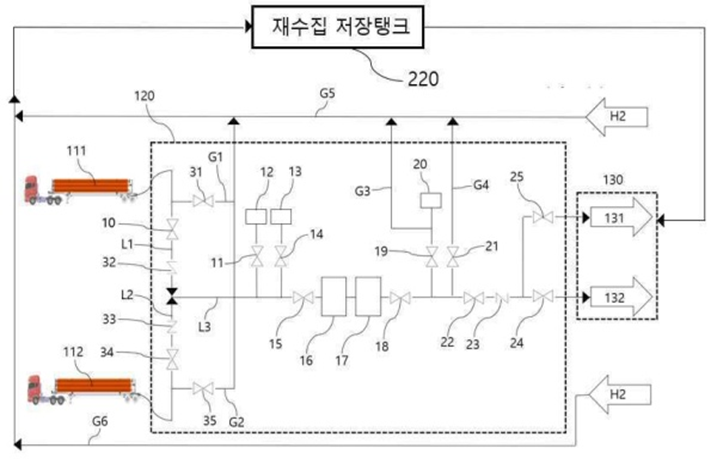

[대표도면]
