[발명의 명칭]
복합 드로잉을 이용한 테일게이트 익스텐션 제조방법(manufacturing method for tailgate extension using double drawing)
[출원번호/일자)]
2023-0086520 (2023.07.04)
[등록번호/일자)]
2599529 (2023.11.02)
[요약]
본 발명은 내장재를 피고정물에 고정시킬 수 있도록 하는 복합 드로잉을 이용한 테일게이트 익스텐션 제조방법로서, 금형에 의하여 모재가 변형되면서 성형되는 최종 가공물의 치수가 생산하고자 하는 제품의 치수와 동일한 치수가 되도록 상기 모재를 절단하여 블랭크를 제작하는 제1단계와; 상기 블랭크를 상기 금형에 안착시켜 가압함으로써 성형이 이루어지도록 하여 복수의 상기 최종 가공물을 형성하도록 드로잉하는 제2단계와; 드로잉이 완료된 상기 최종 가공물의 굽힘 곡률 반경을 보정할 수 있도록 플랜징 작업과 리스트라이킹 작업을 수행하는 제3단계와; 상기 플랜징 작업과 리스트라이킹 작업이 이루어진 상기 최종 가공물의 판면에 요구되는 복수의 절개공을 형성하도록 피어싱 가공하는 제4단계와; 피어싱 가공이 완료된 상기 최종 가공물의 상호 분리를 위한 분리 치수를 결정할 수 있도록 세퍼레이팅 가공하는 제5단계를; 포함한 복합 드로잉을 이용한 테일게이트 익스텐션 제조방법를 제공함으로써, 제품의 생산성을 향상시키고 생산되는 부품의 국산화 제조가 가능하도록 할 수 있는 효과가 있다.

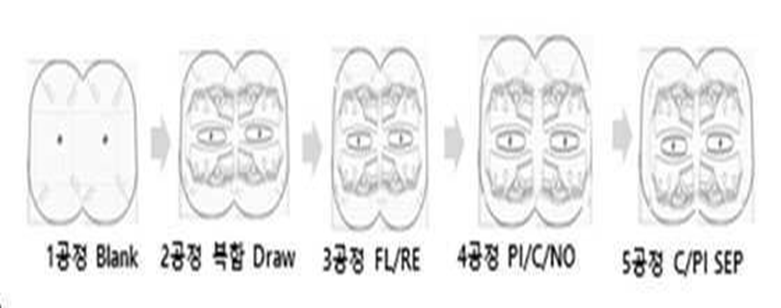

[대표도면]
