[발명의 명칭]
고속수류 및 맥동에 의한 수도관 세척 장치, 이를 포함하는 수도관 세척 시스템 및 이를 이용한 수도관 세척 방법(water pipe cleaning apparatus, water pipe cleaning system including the same, and water pipe cleaning method using the same)
[출원번호/일자)]
2023-0175636 (2023.12.06)
[등록번호/일자)]
2728168 (2024.11.05)
[요약]
고속수류 및 맥동에 의한 수도관 세척 장치, 이를 포함하는 수도관 세척 시스템, 및 이를 이용한 수도관 세척 방법이 개시된다. 본 발명의 일 측면에 따르면, 수도관 내에 투입되어 상기 수도관에 공급되는 세척수의 흐름을 따라 이동하되, 견인 줄에 구속되어 세척수의 유속보다 작은 속도로 이동하는 수도관 세척 장치에 있어서, 상기 수도관의 길이 방향을 따라 상호간에 이격되어 일렬 배치되는 복수의 원판; 상기 원판에 결합되되 상기 원판의 원주 방향으로 상호간에 이격 배치되는 복수의 탄성 브래킷; 상기 탄성 브래킷에 결합되어 상기 수도관의 길이 방향으로 주행하는 주행 바퀴; 및 상기 복수의 원판을 하나의 원판이 다른 하나의 원판에 대하여 기울어질 수 있도록 회전 가능하게 연결하는 연결부를 포함하고, 상기 복수의 원판 중 상류 단에 위치한 원판은 상기 견인 줄이 연결되는 견인 고리를 구비하고, 상기 원판은 상기 주행 바퀴에 의해 지지되어 상기 수도관의 내주면으로부터 이격 배치됨으로써, 상기 원판의 외주면과 상기 수도관의 내주면 사이에는 원형 링 형상의 유속 증가 구간이 형성되는 고속수류 및 맥동에 의한 수도관 세척 장치가 제공될 수 있다.

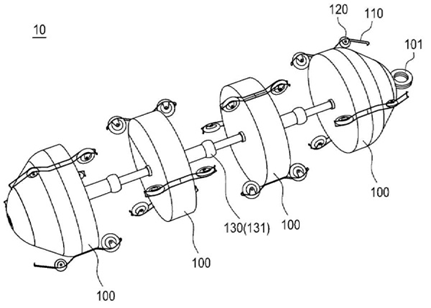

[대표도면]
