[발명의 명칭]
접이식 구조의 잠금장치(lock for the folding structure)
[출원번호/일자)]
2024-0001423 (2024.08.02)
[등록번호/일자)]
0498797 (2025.02.03)
[요약]
본 실용신안은 보안 및 잠금장치 기술 분야에 관한 것으로, 잠금체, 래치 및 탄성체를 포함하는 접이식 구조의 잠금장치를 제공한다. 여기서, 제1장착판과 제2장착판은 회전축에 의해 회동이 제한된다. 래치는 제2장착판 근처의 제1장착판 측면에 고정 배치되고, 잠금체는 제2장착판에 설치되고, 탄성체는 잠금체와 제2장착판 사이에 배치되어, 잠금체가 자동으로 복원될 수 있도록 하는 것을 특징으로 한다. 제1장착판과 제2장착판은 동일 평면상에 위치할 때, 고정링에 걸쇠가 삽입되어 있다. 한편, 사용자가 잠금체를 가압하여 걸쇠가 고정링의 측벽으로부터 멀어지도록 하면, 잠금체와 래치를 잠금 해제할 수 있다. 동시에 탄성체가 변형되어 에너지가 축적되고, 이는 제1 또는 제2장착판을 회전시켜 제1 및 제2장착판 사이에 일정 각도를 형성한다. 이때, 제1장착판의 걸쇠가 제2장착판에서 해제되면 잠금체가 자동으로 복원된다.

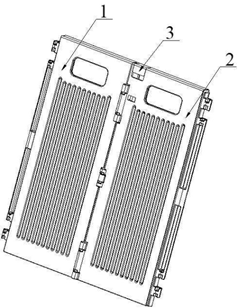

[대표도면]
