[발명(고안)의 명칭]

보행신호등용 측면 보조 신호등 장치(side auxiliary traffic light device for pedestrian signal light)

[출원번호/일자)]

2024-0046083 (2024.04.04)

[등록번호/일자)]

2976021 (2026.06.08)

[요약]

본 발명은 보행신호등용 측면 보조 신호등 장치에 관한 것으로, 횡단보도의 양 끝에서 상부 및 하부 아암브래킷(arm bracket)을 통해 지주에 지지되고, 정지신호 및 보행신호 표시부가 맞은편을 향하도록 설치된 보행신호등에 설치하는 측면 보조 신호등 장치로서, 정지신호 표시부 및 보행신호 표시부를 포함하는 신호 표시부를 한쪽 면에 구비하고, 정지신호 표시부 및 보행신호 표시부는 보행신호등의 정지신호 표시부 및 보행신호 표시부와 연동하는 측면 보조 신호등; 보행신호등의 상면 또는 하면에 일단이 고정되는 제1 아암(arm) 및 일단이 제1 아암에 피벗(povot) 연결되고 타단에 상부 또는 하부 아암브래킷을 클램핑(clamping)하는 클램핑부재를 갖는 제2 아암을 포함하여, 측면 보조 신호등을 상부 및 하부 아암브래킷에 스윙(swing) 가능하게 고정하는 상부 및 하부 서포트아암(upper & lower support arms); 상부 및 하부 서포트아암 사이에 설치되고, 양 단부가 상부 및 하부 서포트아암의 제1 및 제2 아암을 피벗 가능하게 연결하는 피벗 샤프트(pivot shaft); 및 상부 및 하부 서포트아암의 제1 아암을 제2 아암에 대해 스윙시키고 고정할 수 있는 각조 조절유닛;을 포함하는 것을 특징으로 한다.

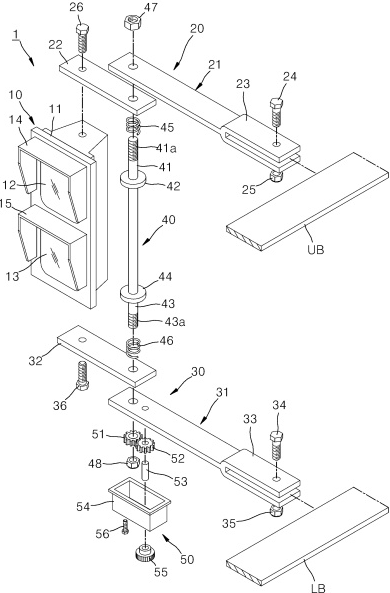

[대표도면]
