[발명(고안)의 명칭]

피그를 이용한 수도관 세척 장치(apparatus for cleaning water pipe using pig)

[출원번호/일자)]

2024-0057081 (2024.04.29)

[등록번호/일자)]

3013902 (2026.08.31)

[요약]

수도관 세척 장치가 개시된다. 본 발명의 일 측면에 따르면, 수도관의 내부를 통과 가능하게 형성되는 바디 유닛, 및 바디 유닛과 결합되되 단부가 수도관의 내주면과 접촉되어 수도관의 일측에서 공급되는 고압수의 압력에 의해 바디 유닛과 함께 수도관의 타측으로 이동되면서 수도관의 내주면에 있는 이물질을 제거하고, 수도관의 내주면과 접촉되는 단부에 고압수가 통과 가능한 통과홈이 형성되어 통과홈을 지나면서 속도가 증가된 고압수에 의해 수도관의 내주면에 있는 이물질이 제거되도록 하되 수도관의 내주면에서 제거된 이물질이 고압수와 함께 수도관의 타측으로 이동되도록 하는 제1 스크레이퍼 유닛을 포함하는 수도관 세척 장치가 제공된다.

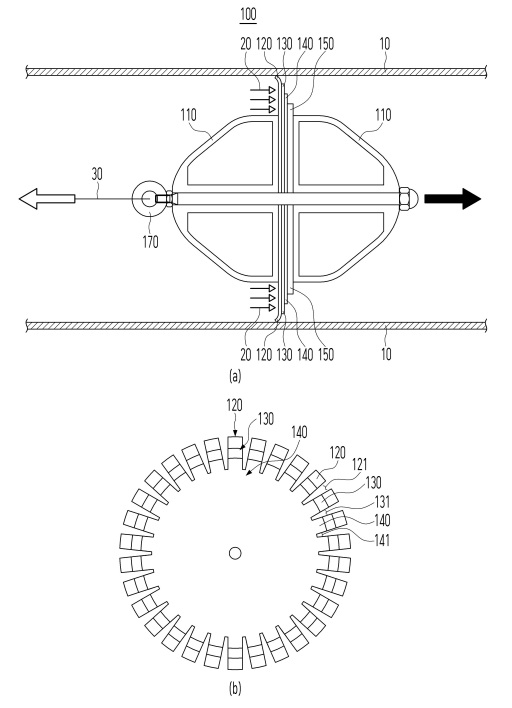

[대표도면]
